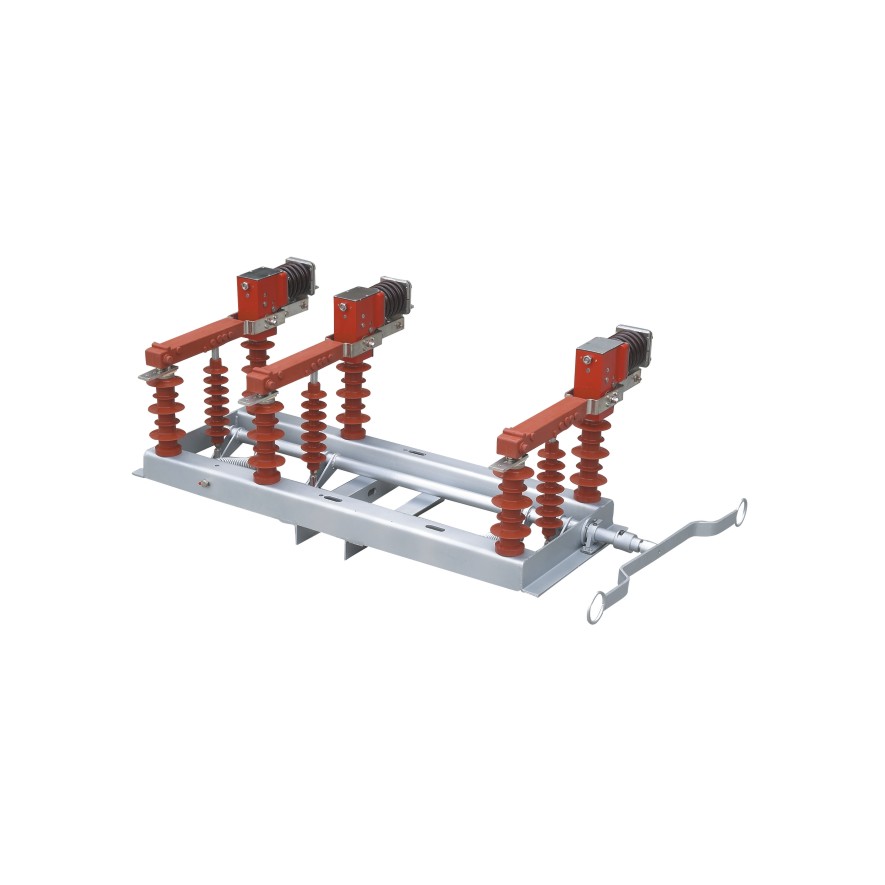

FZW32戶外高壓隔離真空負荷開關

FZW32技術參數

額定電壓

kV

12

40.5

額定頻率

Hz

50

50

額定電流

A

630

1250

額定有功負載開斷電流

A

630

1250

額定閉環開斷電流

A

630

1250

5%額定有功負載開斷電流

A

31.5

62.5

額定電纜充電開斷電流

A

10

25

額定空載變壓器開斷容量

kVA

1600

1600

額定開斷電容器組電流

A

100

100

1min 工頻耐受電壓：真空斷口、相間、相對地/隔離斷口

kV

42/48

68/95/110

雷電沖擊耐受電壓：相間、相對地/隔離斷口

kV

75/85

185/215

額定短時耐受電流（熱穩定） R

kA

20

25

額定短路持續時間

S

4

4

額定峰值耐受電流（動穩定）

kA

50

63

額定短路關合電流

kA

50

63

機械壽命

次

10000

10000

真空滅弧觸頭允許磨損厚度

mm

0.5

0.6

手動操作力矩

N.m

≤200

≤300

觸頭開距

mm

5±1

平均分閘速度

m/s

1.1±0.2

負荷開關真空滅弧室裝配調整

三相分閘不同期

ms

≤5

三相合閘不同期

ms

≤2

帶電體之間及相對地距離

mm

>200

輔助回路電阻

μΩ

≤300
